在电池供电设备和低压传感器系统中，运算放大器既要适应有限的电源电压，也要尽量减少自身功耗，并为输入和输出信号保留足够的摆幅。CDV321 是一款单通道、低功耗、轨至轨输入/输出运算放大器，适用于传感器信号调理、低频有源滤波及便携设备中的一般模拟信号处理。

一、CDV321产品概述

承芯微 CDV321 是该系列的一款单通道、低功耗、轨至轨输入/输出运算放大器，工作电源范围为 2.5 V 至 5.5 V，工作温度范围为 −40°C 至 +125°C。该器件提供 SOT23-5、MSOP-8 和 SOIC-8 等封装选择，适用于传感器信号调理、低频有源滤波及便携设备中的单路模拟信号处理。设计时可根据 PCB 空间、装配条件和电路需求选择合适封装。

二、性能特性和指标

低压供电，适配常见模拟系统

CDV321 支持 2.5 V 至 5.5 V 供电，可应用于多种低压模拟电路。较宽的低压供电范围，为电源设计和模拟前端集成提供了灵活性。

在单电源系统中，输入信号常常接近地电位。CDV321 的输入共模范围在 Vs=5.5 V 时为 −0.1 V 至 +5.6 V，有助于处理靠近电源轨的输入信号。实际设计仍需确认输入电压符合器件额定条件，并为信号变化留出余量。

轨至轨输入与输出，提升低压系统的信号利用率

低压系统的电源轨之间可用电压空间有限。轨至轨输入/输出特性有助于扩大输入信号范围，并提高输出动态范围的利用率。

实际输出摆幅会随负载变化。CDV321 在 10 kΩ 负载下，输出距电源轨约 8 mV；在 2 kΩ 负载下，约为 26 mV。因此，遇到较重负载或要求输出接近电源轨的应用时，应按实际负载核算输出范围，并为信号峰值留出余量。

低静态电流，适合关注功耗的设计

CDV321 的静态电流典型值约为 60 μA/放大器。对于电池供电设备、传感器节点和持续运行的模拟前端，较低的静态电流有助于控制运放自身的功耗占用。

系统实际功耗还会受到供电电压、输出负载和外围电路影响。CDV321 基础型号不带关断功能；如果设计需要逻辑控制的关断能力，应选择具备相应功能的型号。

带宽与压摆率，确定信号处理范围

CDV321 的增益带宽积为 1.1 MHz（典型值），压摆率为 0.5 V/μs（典型值）。增益带宽积和压摆率共同影响运放对不同频率及幅度信号的处理能力。实际电路中的可用带宽会随闭环增益、信号幅度和负载条件变化。对于较高频率或较大幅度的信号，建议结合具体电路评估带宽与失真表现。

输入特性，兼顾高阻抗信号源应用

CDV321 的输入偏置电流典型值为 1 pA，最大值为 10 pA。较低的输入偏置电流有利于连接高阻抗信号源，可减小偏置电流流经信号源阻抗时带来的误差。

输入失调电压典型值为 0.8 mV，最大值为 4.5 mV。在高闭环增益或精密直流测量电路中，输入失调可能影响系统零点误差，应纳入误差预算。实际精度还与反馈网络、温度变化和传感器本身的误差有关。

较低的输入偏置电流是一项设计优势，但是否需要额外缓冲，仍应根据传感器输出阻抗、目标带宽、噪声和电路结构决定。

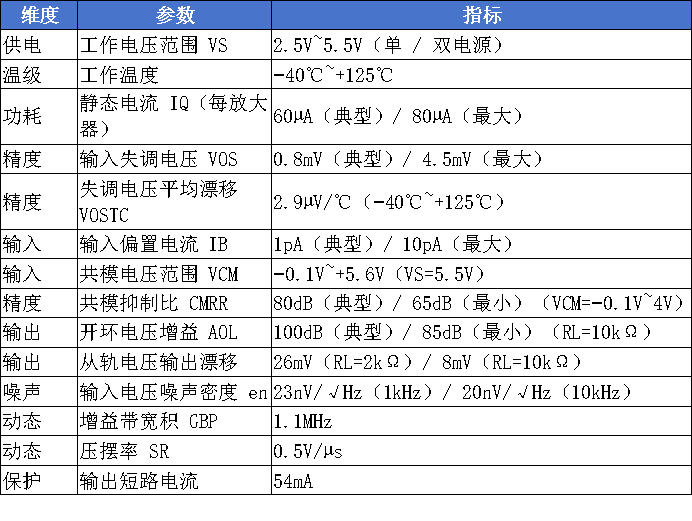

CDV321 关键规格速览

三、适用多种模拟前端

1. 传感器信号调理：可用于传感器信号的缓冲、放大或滤波。设计时应结合传感器输出范围和源阻抗确定电路增益，并检查输入共模范围与输出余量。

2. 光电信号前端：较低的输入偏置电流使 CDV321 可作为光电检测电路的评估对象。若采用跨阻放大结构，应结合反馈电阻、电容、目标带宽和稳定性进行设计。

3. 低频有源滤波：1.1 MHz 增益带宽积可支持一定范围内的有源滤波应用。滤波器阶数、闭环增益和截止频率都会影响运放的带宽需求，设计时应保留足够余量。

4. 信号缓冲与 ADC 前级调理：CDV321 可用于一般电压缓冲或 ADC 前级信号调理方案。对于带采样电容的 ADC，应进一步考虑采样瞬态、信号源阻抗和建立时间，并根据实际电路验证。

四、同家族型号扩展选型

当项目通道需求变化，或者需要休眠关断功能降低待机功耗，可直接选用同家族衍生型号。内核电气性能与 CDV321 完全一致，仅通道数量、关断功能、封装存在差异，无需重新评估运放核心参数。

提示：CDV324 不存在带关断的 S 版本；CDV358S 双通道为独立使能，两个通道可以分别开启、关闭。

选型小结：单路放大无休眠需求优先选用 CDV321；需要休眠则选择 CDV321S；双路信号可选用 CDV358 或带独立关断的 CDV358S；四路并行采集选用 CDV324。

结语

CDV321 将低压供电、较低静态电流和轨至轨输入/输出集成于单通道运算放大器中，适合电池便携与工业采集系统中单路信号放大场景，规格完备、封装选择丰富，支持进口器件 PintoPin 国产化替代。如果项目后续升级为多路采集或者间歇休眠系统，可以直接在同家族内切换器件，减少重新选型评估工作量，简化 BOM 物料管理，规避供货风险。
