信号调理链路里最磨人的一类需求，往往不是追求最高带宽或最强驱动能力，而是"既要又要"：微弱的传感器信号不能被放大器自身失调电压淹没；高阻抗传感器的真实输出，不能被输入偏置电流引入额外偏移；电池供电系统又希望运放功耗足够低；同时还要在锂电池从满电到欠压的全工作区间稳定可靠。

传统的精密双极性运放常常卡在静态电流与失调的折中上——把失调压低，静态电流就上去了；想省电，失调又兜不住。对传感器接口、温度测量、电子衡器这类直流高增益、长周期量产的设计，这种折中往往比纸面参数更影响落地。

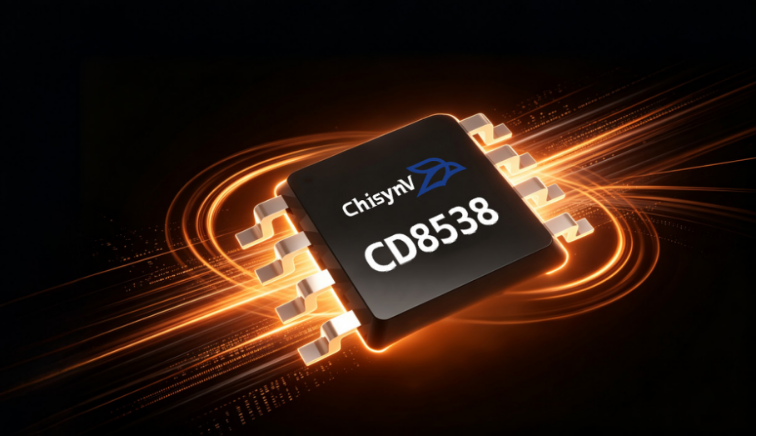

承芯微 CD8538 是一款国产 CMOS自动调零（Auto‑Zero，自稳零）单通道精密运算放大器，对标进口 AD8538，依托内部自动调零架构实现极低失调与近乎零温漂，同时兼顾轨到轨输入输出、低功耗、工业宽温工作能力，为传感器前端、便携测量仪器、电池供电设备提供高可靠国产化信号链方案。

架构与核心参数

CD8538 采用 CMOS 工艺，定位为通用精密微功耗运算放大器。器件支持单电源 2.7V 至 5.5V，亦支持双电源 ±1.35V 至 ±2.5V 工作；输入共模范围覆盖 0 至 V+（轨到轨输入），输出在轻载下逼近电源轨（近轨输出），在低压供电时也能给出接近电源摆幅的动态范围。全系工作温度 −40℃ 至 +125℃，属于工业级温度跨度。

关键性能指标：

器件单位增益稳定，无需外接相位补偿电容，简化外围电路设计。在 2.7V 低压供电条件下，核心性能保持稳定，适合锂电池供电系统。

工程上核心看点

1、微伏级失调配极低温漂，是直流链路的底色。

典型失调电压仅 1μV，最大 5μV；温漂典型 0.03μV/℃。在‑40℃~+125℃共 165℃的温度跨度中，温漂带来的附加失调约 5μV，叠加初始失调后整体仍维持在微伏级别，这对电子衡器、高精度温度测量这类直流增益很高的链路尤为关键。

2、CMOS 高输入阻抗，适配高阻传感器

输入偏置电流 50pA，适合热电堆、光电二极管、高阻桥式传感器等源阻抗较高的信号源；可以把偏置电流在传感器内阻上产生的偏移误差控制在很低水平，保护微弱原始信号不被电路本身噪声淹没。

3、微功耗与宽压域，直连电池场景。

工作电压下限 2.7V，可以适配单节锂电池、纽扣电池供电产品；单通道典型静态电流 360μA，兼顾精度与功耗。轨‑到‑轨输出在轻载时可以非常接近电源电平，最大化 ADC 采样输入动态范围，避免小信号削波失真。

4、多封装选型，覆盖不同硬件设计需求。

典型落地场景

CD8538 主打直流、低频微弱信号调理，适合如下设备：

✅ 传感器信号前端：压力传感器、应变计称重桥式电路、热电堆、RTD / 热电偶信号放大

✅ 高精度温度测量模块、工业与便携式测量仪表

✅ 便携医疗检测设备、手持数据记录仪

✅ 有源滤波器、基准电压缓冲电路

✅ 电源采样、逆变器信号调理电路

常用电路拓扑：差分放大器、同相 / 反相放大、仪表放大器前级、单电源有源低通滤波器。

板级设计要点

自动调零精密运放的最终精度高度依赖 PCB 实现，芯片本身的优异指标，需要良好布线才能发挥。

1. 电源去耦：电源引脚就近放置 0.1μF 去耦电容，降低电源噪声干扰。

2. 抑制 PCB 热电势（塞贝克效应）：输入信号走线尽量短；输入差分路径做等长对称布线；必要时增加保护环（Guard Ring）布局；避免输入节点直吹气流，防止局部温差引入额外误差。异种金属接点会带来 0.1μV/℃以上的额外漂移，会抵消芯片本身低温漂优势。

3. 输入过压防护：当输入信号超出电源轨超过 0.5V，需要外部限流，保证输入电流≤10mA。

4. 负载稳定性：更大容性负载建议输出串联隔离电阻。

5. 定位说明：本芯片主打直流低频精密测量，带宽 1.6MHz，不适合高频交流信号处理。

需要客观认识的边界

CD8538 的定位是精密直流与低频信号调理，而非高速放大。增益带宽积 1.6MHz，适合直流到几十千赫兹信号；音频以上、要求超快速建立时间的场景，应选择更高带宽运放。产品属于自动调零架构，内部斩波会存在微弱时钟杂散，后端 ADC 采样可配合 RC 滤波处理。0.01~10Hz 噪声 1.3μVp‑p，满足绝大多数精密测量；如果追求极致超低噪声，需要重新评估选型。即便芯片漂移极低，整机系统依然建议保留少量校准余量，抵消 PCB 热电势、传感器本身带来的误差。

选型小结

如果你正在做传感器信号调理、工业仪表、便携测量设备，遇到零点漂移大、温漂误差高、希望减少外部校准电路，CD8538 是高性价比国产精密运放选型。
