RS-485广泛应用于工业现场、智能建筑等多种通信场景。在实际应用中，长线传输、高速通信、复杂总线环境以及外部静电干扰都可能给通信稳定性带来挑战：长距离传输和较高通信速率可能引发信号质量问题；外部静电冲击可能对通信接口造成影响；总线开路或输入状态不确定时，也可能出现接收端输出异常。

这些问题背后，分别对应着信号完整性、ESD耐受能力以及接收器输入状态确定性等接口设计问题。

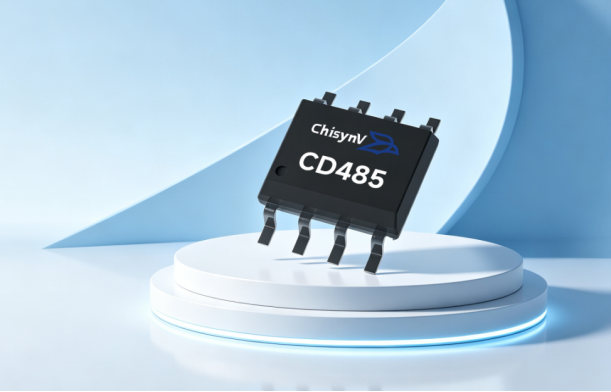

CD485是一款低功耗RS-485/RS-422收发器，集成一个驱动器和一个接收器，支持最高10Mbps数据传输速率，并具备宽共模输入范围、失效保护、限流及过热保护等特性，针对实际RS-485通信中的典型应用问题提供相应的接口性能支持。

这三种现象，成因各在哪里

长线末端反射与终端失配，是高速误码的典型原因之一。RS-485 双绞线特性阻抗约 120Ω，若总线两端不并联终端电阻，信号在末端反射并叠加到后续码元上，速率越高反射越突出，眼图随之闭合，判决余量被吃光；分支过长还会在主干上形成桩线，进一步恶化波形。节点地电位差与强电耦合，把共模推到容许区间之外。节点之间的地电位差以及强电环境产生的干扰，都可能使总线共模电压发生变化。一旦超出接收器共模输入范围，差分信号判决就可能受到影响，而且这种问题往往会随着现场设备启停等工况变化而变化。总线开路或空闲时差分电平不确定，则让接收器随机翻转。A、B 之间没有确定偏置，两者之差落在阈值附近甚至悬空，噪声被当成数据，总线自然乱发。

CD485 四层防护机制

1. 宽共模输入范围 + 输入迟滞

接收器支持−7V~+12V 宽共模输入范围，同时具有70mV输入迟滞。较宽的共模输入范围，可以为存在一定节点电位差的总线通信提供更大的共模工作裕量；70mV输入迟滞则能够降低输入信号在阈值附近受到微小扰动时发生反复逻辑翻转的可能性。

对于工业现场这类电气环境较为复杂的通信系统，这两项参数能够从接收器信号判决层面，为通信稳定性提供支持。

2.  Fail-Safe失效保护

当A、B总线输入处于开路状态时，CD485的接收器输出RO保持为高电平。这意味着，即使总线暂时没有有效差分信号输入，接收器也不会因为输入开路而产生随机逻辑状态。

3. 折返电流限制 + 过热保护

CD485具备折返电流限制和过热保护机制。在输出发生短路等异常情况下，折返电流限制能够对过大的输出电流提供保护；当芯片温度过高时，过热保护会使驱动器进入高阻状态。

4.  ESD 防护

CD485具有较高的ESD耐受能力，符合IEC61000-4-2标准的±15kV空气放电和±8kV接触放电要求；A、B、Y、Z引脚还具有15kV HBM人体放电模型规格。

对于直接连接外部通信线路的RS-485接口而言，ESD耐受能力是接口可靠性设计中的重要指标，可以为通信接口面对静电放电等瞬态冲击时提供相应的性能支撑。

核心参数规格一览

典型应用领域

1. 低功耗RS-485系统：凭借300μA级低静态电流，适用于对功耗敏感的RS-485通信系统。

2. DTE/DCE 接口：可作为数据终端设备与数据通信设备之间的标准差分接口器件。

3. 数据包交换：支持高速差分数据传输，适配数据包交换类通信设备。

4. 本地网络（LNAs）：适用于本地网络中的多点数据通信。

5. 多路数据转换器：用于多路数据转换设备的信号传输与总线对接。

6. 数据集中：适配多节点数据采集与集中上传类应用，发挥多点总线架构优势。

7. 集成服务数字网络（ISDN）：可用于 ISDN 设备中的差分通信链路。

工程应用注意事项

为充分发挥芯片性能，硬件设计中需注意以下要点：

总线匹配：在RS-485总线设计中，应根据线路特性和总线结构进行终端匹配。为减小反射，应合理设置总线终端，并尽量缩短收发器与主干线路连接处的剩余线段。

方向切换时序：在半双工RS-485系统中，DE/RE方向切换需要结合通信协议合理控制。发送完成后，应确保驱动器退出有效驱动状态，再进行接收方向切换；多节点通信时，还需避免不同节点同时驱动总线造成冲突。

根据系统环境评估外部防护：CD485具备规定等级的ESD耐受能力，但不同系统可能面临不同类型的瞬态或外部电气环境。对于户外或其他存在更严苛电气应力的应用，应根据实际系统需求评估是否增加相应的外部保护措施。

CD485为低功耗RS-485系统、多点数据通信、数据集中及相关RS-485/RS-422接口应用，提供了一种兼顾高速传输、低功耗与接口保护能力的国产化收发器选择。
