微处理器系统上电时，电源电压往往尚未升至额定区间，内核就已经开始取指；掉电或负载突变导致电压瞬间下陷时，内核又容易在欠压状态跑飞。要让 MCU 在每一次上电、掉电、欠压时都从确定的状态启动，仅靠 MCU 内部的欠压检测存在局限——其阈值固定、响应窗口也未必贴合外部电源。系统需要的，是一颗将“电压越线即触发复位”这一动作可靠执行的独立监控器件。

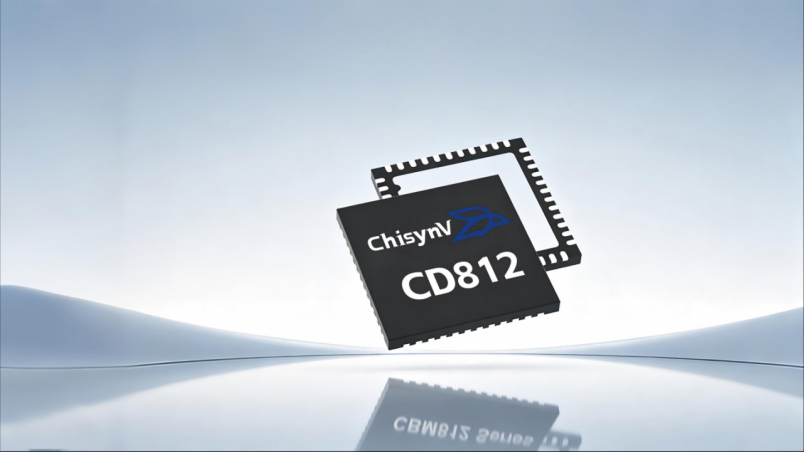

承芯微面向这类需求给出的解法，是 CD812——一颗高电平有效的微处理器监控电路。它把精密阈值比较、上电复位延时和防抖手动复位集成在同一颗四引脚小封装里，提供 L/M/T/S/R/Z 六档复位阈值，专门对应 5V、3.3V、3.0V、2.5V 标称电源，目标场景正是 MCU 系统、智能仪表、便携测量这类需要可靠复位的嵌入式设计。
器件架构与关键参数
CD812 内部由阈值比较器、复位定时器、消抖电路和输出级构成。比较器持续监测 VCC，低于所选档位阈值时约 40µs 内拉高 RESET；VCC 越过阈值后，内部定时器使复位输出继续有效一段时间后再释放，这就是上电复位延时。RESET 为高电平有效输出，对应引脚 2；MR 手动复位位于引脚 3，内部带上拉，外部按键拉低即可触发；片内消抖会忽略窄毛刺。
以下为 25℃ 关键电气特性（全温范围另列于阈值表）：
|
参数 |
条件 |
典型值 |
范围 / 最大值 |
单位 |
|
监控电源电压 |
— |
— |
1.0 ~ 5.5 |
V |
|
电源电流 |
— |
5 |
15（最大） |
µA |
|
复位阈值 L |
25℃ |
4.63 |
4.54~4.72 |
V |
|
复位阈值 M |
25℃ |
4.38 |
4.30~4.46 |
V |
|
复位阈值 T |
25℃ |
3.08 |
3.03~3.14 |
V |
|
复位阈值 S |
25℃ |
2.93 |
2.88~2.98 |
V |
|
复位阈值 R |
25℃ |
2.63 |
2.58~2.68 |
V |
|
复位阈值 Z |
25℃ |
2.32 |
2.28~2.35 |
V |
|
复位门限温度系数 |
— |
30 |
— |
ppm/℃ |
|
MR 最小脉冲宽度 |
— |
10 |
— |
µs |
|
MR 毛刺抑制 |
— |
100 |
— |
ns |
|
MR 至复位传输延迟 |
— |
0.5 |
— |
µs |
|
电源电压到复位延时 |
— |
40 |
— |
µs |
|
复位超时时间 |
— |
240 |
140~560 |
ms |
|
复位保持有效至 |
VCC 跌落（CD811 明确保证） |
— |
1.0 |
V |
|
RESET 输出低电平 |
ISINK=1.2mA（R/S/T/Z） |
— |
0.3（最大） |
V |
|
RESET 输出低电平 |
ISINK=3.2mA（L/M） |
— |
0.4（最大） |
V |
|
RESET 输出高电平 |
ISOURCE=150µA |
0.8×VCC |
— |
V |
|
工作温度 |
— |
— |
−40 ~ +85 |
℃ |
|
封装 |
— |
— |
SOT-143-4 |
— |
四个工程看点：极性、阈值、功耗与手动复位
高电平复位输出对应一类明确的设计。 同册的 CD811 提供低电平复位、CD812 提供高电平复位，二者主要区别是复位输出极性；低电压下的输出能力请按具体型号规格确认。CD812 的 RESET 高电平表示复位有效，可连接至高有效复位输入；电压恢复并经过复位延时后，输出解除复位。若 MCU 的复位输入为低有效，则选 CD811 更合适。两者属同级选择，按后级复位极性决定。
六档阈值贴合主流标称电源。
|
档位 |
25℃ 典型阈值（V） |
全温范围（V） |
|
L |
4.63 |
4.50~4.75 |
|
M |
4.38 |
4.25~4.50 |
|
T |
3.08 |
3.00~3.15 |
|
S |
2.93 |
2.85~3.00 |
|
R |
2.63 |
2.55~2.70 |
|
Z |
2.32 |
2.25~2.38 |
复位门限温度系数为 30 ppm/℃，选型时应同时核对全温区门限范围。
微功耗与宽压监控直接对应续航。 5µA 典型电源电流，监控 1.0V 到 5.5V 宽压域，几乎不占用电池容量；复位输出在掉电期间保持有效（CD811 明确保证至 VCC 低至 1V；CD812 的低压保持能力需按具体型号确认），上电时也不会在阈值附近抖动误动作。
手动复位集成于片内。 MR 内部 10/20/30kΩ 上拉，外部按键直接拉 GND 即可；片上消抖忽略小于 100ns 的毛刺，持续大于 10µs 的低电平才判定为有效复位；100 ns～10 µs 之间信号的处理行为未作明确保证。适合按键弹跳、长线拾噪等场景。
适用场景与选型对应
MCU 系统与控制器：3.3V/5V 嵌入式主控的上电、掉电、欠压复位。
智能仪表与便携测量：电表、手持仪器，低功耗与宽温适配现场工况。
安全与车载周边：可评估用于相关周边应用，车规/功能安全认证与抗扰度要求需按项目确认。
需人工复位的设备：MR 将人工重启功能集成于同一芯片，省去分立复位按键电路。
CD812 的边界与适用前提
CD812 是固定阈值精密监控，阈值由后缀档位决定、不可调；若系统标称电压不在六档之内，需重新评估裕量或更换档位。复位超时最大 560ms，若系统需要更长的复位保持时间，可在固件中补充延时或采用外部扩展电路。ESD 3kV 属基础等级，敏感产线仍需标准防护。它不提供窗口比较、看门狗或可调延迟，这些需求不在其设计目标内。
板级设计要点与负载核算
VCC 引脚建议就近放置 0.1µF 陶瓷去耦电容，以降低纹波引起的误复位风险。MR 内部已集成上拉电阻，引脚悬空使用即可；外接按键接 GND，应控制走线长度，长线需屏蔽或串阻以抑制拾噪。RESET 高电平有效，在 1.8V<VCC<VTH(MIN)、ISOURCE=150µA 条件下输出高电平约 0.8×VCC，可直驱高有效 MCU；若后级为低有效需外加反相。复位超时典型值为 240 ms，规格范围为 140～560 ms；请根据系统启动时间核算最坏情况。
六档阈值与 5µA 微功耗：CD812 值得进 BOM 的理由
综合以上分析，CD812 的价值集中在三点：高电平复位输出对高有效 MCU 的直驱便利、六档阈值加 30ppm/℃ 温漂带来的复位确定性、以及 5µA 微功耗与掉电期间的复位保持对续航与安全的贡献。对正在做 MCU 系统、智能仪表、便携测量的团队，这颗四引脚监控电路是一个参数明确、外围极简的国产选项。选型时先确认后级复位极性与标称电压对应哪个档位，再评估复位超时与温级是否满足现场，最后核对封装适配情况。
